光谱反射率因数：材料光学特性的精确度量

光谱反射率因数作为色度学的核心测量参数，通过相对测量原理量化材料的光学性能，为颜色科学和工业质量控制提供关键数据基础。

理论基础与测量原理

物理本质与标准化定义

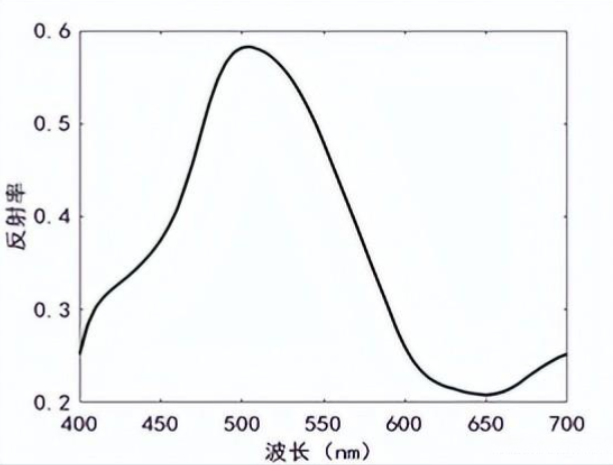

光谱反射率因数区别于绝对反射比的核心在于其相对测量特性。该定义消除了光源波动和探测器灵敏度的影响，使测量结果具有可复现性和可对比性。其物理本质反映材料表面结构与光波的相互作用机制，包括表面反射、体散射和吸收等综合效应。

标准化测量要求使用经标定的标准白板进行仪器校准。NIST可溯源的标准白板在450nm处不确定度≤0.5%，在550nm处≤0.3%。实验室需建立完整的量值传递体系，确保测量结果的国家际可比性。温度稳定性要求为23±1℃，湿度控制在50±5%。

测量几何条件的影响

不同几何条件下的测量结果具有显著差异。45°/0°几何对表面纹理敏感，适合评估外观均匀性；d/8°积分球几何提供更平均的测量结果，适合颜色配方计算。包含镜面反射（SPIN）模式测量总反射特性，排除镜面反射（SPEX）模式单独评估颜色特性。

对于各向异性材料，需要多角度测量。汽车金属漆需测量15°、45°、110°三个角度的反射率因数，完整表征随角异色效应。纺织品需旋转样品测量多个方向，评估纹理影响。

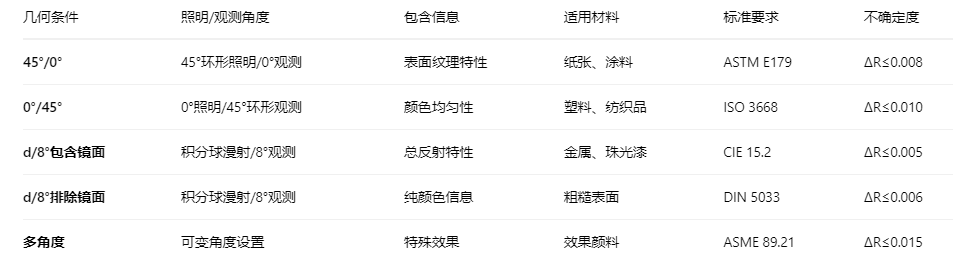

各测量几何条件下的技术参数对比

实际应用与技术实现

仪器校准与测量流程

标准校准流程包括暗电流校正、100%线校准和基线校正。使用标准白板校准100%基准，标准黑板校准0%基准。仪器线性度验证使用中性灰梯尺，要求在0-100%反射率范围内线性误差≤0.5%。

样品测量需控制关键参数。测量孔径根据样品尺寸选择，通常为8mm、10mm或20mm。样品厚度需保证不透明，一般要求≥3mm。表面平整度偏差需＜0.1mm，避免间隙反射影响。测量压力控制在5-10N，确保紧密接触。

数据处理与质量控制

原始数据需进行多项校正。包括光谱带宽校正、偏振误差校正和荧光校正。测量结果需附测量条件说明：光源类型、几何条件、标准白板信息等。

质量控制通过标准样品实施。每日使用控制样品验证仪器状态，每周进行重复性测试，每月参与实验室间比对。控制图监控长期稳定性，发现趋势性变化及时处理。

各行业应用标准与要求

涂料与涂层行业

汽车涂料要求最严格的质量控制。面漆的光谱反射率因数批间差要求ΔR(λ)≤0.01，金属漆还需控制多角度一致性。在线测量系统实时监控涂装质量，数据采样率高达1000次/分钟。

建筑涂料注重耐候性评估。加速老化试验后，要求反射率因数变化ΔR(λ)≤0.05。外墙涂料的太阳光反射比（TSR）通过光谱反射率因数加权计算，要求TSR≥0.65。

纺织与印染行业

纺织品颜色质量控制依赖光谱反射率因数测量。色牢度评级要求洗涤前后ΔR(λ)≤0.03，日晒色牢度要求ΔR(λ)≤0.05。数字印花通过反射率因数数据优化颜色配方，减少打样次数。

纤维材料的测量需要特殊夹具。纱线采用缠绕式样品架，织物需保持标准张力。绒毛织物需规定测量方向，顺毛和逆毛结果可能差异显著。

特殊材料测量技术

荧光材料测量

荧光材料测量需要特殊光源。含紫外成分的D65光源激发荧光效应，测量表观反射率因数。真实反射率因数测量需使用单色仪系统，分离激发和发射光谱。

荧光增白剂评估需要特定方法。测量UV含量控制的白板反射率因数，评估荧光增白效果。商业仪器采用双光束技术，实时补偿光源波动。

不规则表面测量

粗糙表面需要平均化测量。使用大孔径（30mm）积分球，旋转样品多次测量取平均。粉末样品采用压片法或积分球附件，确保填充密度一致。

液体样品使用液体池测量。控制液层厚度，避免多次反射影响。透明材料需搭配标准白板或黑板背景，区分表面反射和体反射。

测量误差分析与控制

主要误差来源

仪器误差是主要不确定度来源。光源稳定性引起的误差可达0.5%，探测器非线性贡献0.3%误差，波长准确度影响在0.2%以内。定期校准可将系统误差控制在0.5%以内。

样品制备误差不容忽视。表面污染可能导致1-5%的偏差，样品不均匀性贡献0.5-2%误差。温度变化每度影响0.1%，需严格控制测量环境。

不确定度评定

A类不确定度通过重复测量评定。10次测量标准偏差表征随机误差，通常要求s≤0.002。B类不确定度包括仪器校准、标准白板、环境因素等分量。合成不确定度一般要求≤0.01（k=2）。

实验室能力验证通过国际比对实现。使用共同样品，多个实验室测量同一样品，结果差异应小于0.02。能力验证标准差一般控制在0.005以内。
